Prenosný tabletový osciloskop FNIRSI 1013D 7"

Prenosný osciloskop FNIRSI 1013D so 7" dotykovým displejom, 2 meracími kanálmi, šírkou pásma 100 MHz a vzorkovacou frekvenciou 1 GSa/s umožňuje presnú analýzu signálov v servise, dielni a pri návrhu elektronických zariadení. Prístroj je vybavený ľahko čitateľnou obrazovkou TFT s rozlíšením 800 × 480 bodov, automatickým nastavením signálu jedným tlačidlom a funkciou záznamu priebehu, čo umožňuje pohodlné a rýchle meranie kdekoľvek. Vďaka podpore analógovej a digitálnej analýzy signálu je vhodný na servis zariadení a použitie v domácich podmienkach. Vstavaná lítiová batéria s kapacitou 6 000 mAh umožňuje prístroju pracovať približne 4 hodiny.

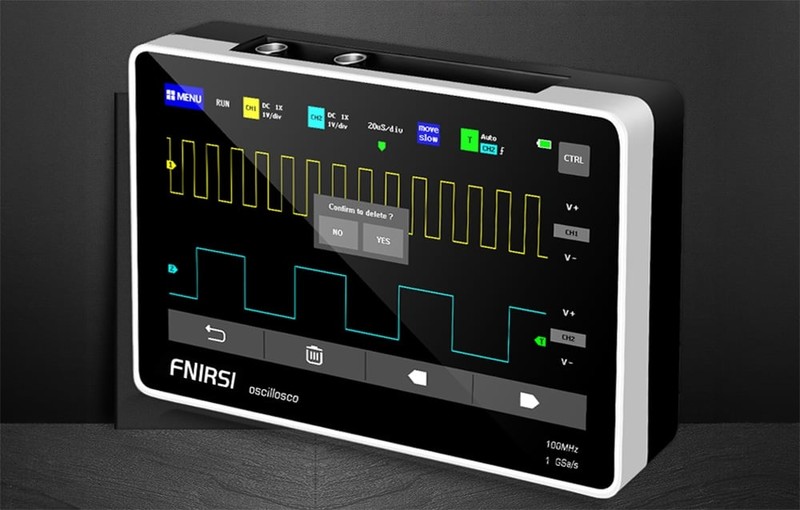

Cyfrowy oscyloskop z czarnym ekranem i kolorowym wykresem fal, z komunikatem potwierdzenia usunięcia na środku ekranu

Prehľadný dotykový displej

Prístroj FNIRSI 1013D je vybavený 7-palcovým displejom TFT LCD s rozlíšením 800 × 480, ktorý poskytuje vysoký jas, kontrast a presnú reprodukciu priebehov. Ovládanie pomocou dotykovej obrazovky umožňuje rýchle zväčšovanie, posúvanie a zmenu parametrov merania, čím urýchľuje prácu bez potreby použitia fyzických tlačidiel. Obrazovka je vyrobená kapacitnou technológiou známou z moderných smartfónov, ktorá zabezpečuje plynulé ovládanie a žiadne oneskorenia pri zmene nastavení. Funkcia merania pomocou kurzora umožňuje presné odčítanie amplitúdy, periódy a frekvencie signálu bez nutnosti prepočítavať jednotky z mriežky obrazovky, čo je obzvlášť užitočné pri skreslených signáloch alebo obdĺžnikových priebehoch so šumom.

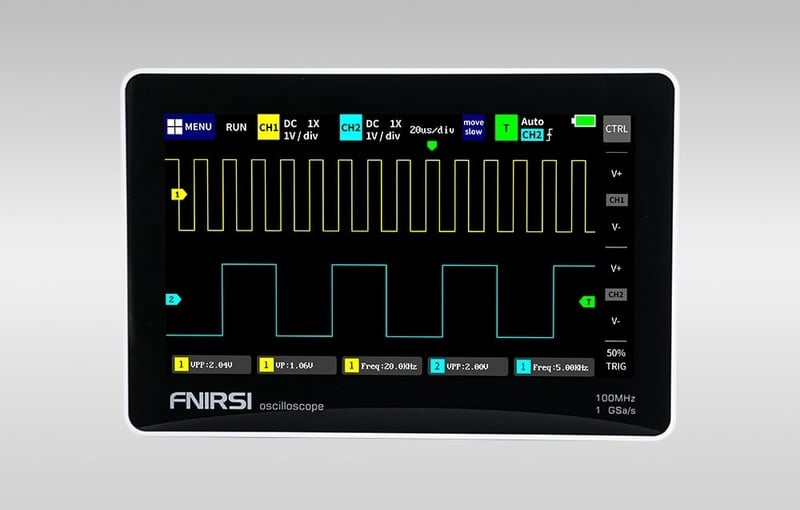

Cyfrowy oscyloskop na szarym tle z wyświetlaczem pokazującym żółte i niebieskie przebiegi sygnałów.

Dva meracie kanály

Prístroj je vybavený dvoma meracími kanálmi so vstupnou impedanciou 1 MOhm, ktoré umožňujú analýzu dvoch signálov súčasne, čo uľahčuje porovnávanie vstupov a výstupov zosilňovacích obvodov, prevodníkov alebo analýzu signálov PWM. Vďaka tomu je rozsah aplikácií oveľa širší ako pri jednokanálových modeloch. Môžete tiež vykonávať analýzu Lissajousovho vzoru v režime XY, ktorý umožňuje určiť frekvenciu, amplitúdu a fázový posun medzi dvoma súbormi signálov.

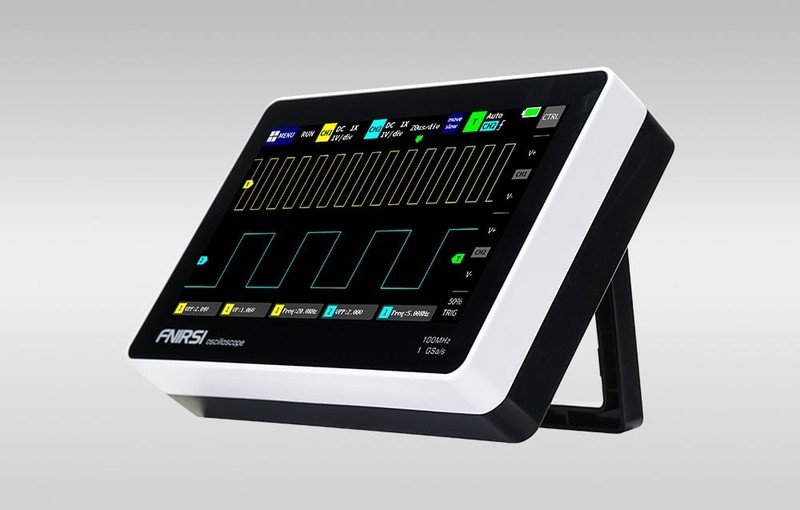

Cyfrowy oscyloskop ustawiony pod kątem na szarym tle z kolorowym ekranem pokazującym przebiegi sygnałów.

Automatické nastavenie signálu

Funkcia automatického nastavenia jedným tlačidlom umožňuje okamžité nastavenie parametrov merania signálu bez potreby manuálnej kalibrácie. Prístroj FNIRSI 1013D tak dokáže upraviť nastavenia pre signál 1 Vpp za 1 sekundu, čím šetrí čas a zvyšuje efektivitu. Zabudovaný algoritmus fuzzy logiky zabezpečuje vysokú presnosť a automaticky umiestňuje signál do stredu obrazovky, čo výrazne uľahčuje analýzu.

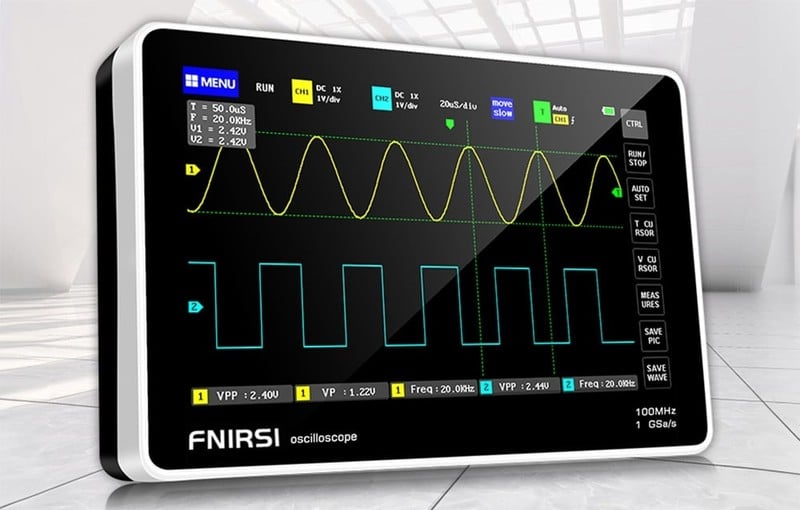

Cyfrowy oscyloskop na tle jasnego pomieszczenia z ekranem pokazującym żółty i niebieski przebieg fal.

Ochrana proti poškodeniu

Osciloskop využíva zabudované moduly prepäťovej ochrany do 400 V, ktoré zabraňujú náhodnému poškodeniu prístroja pri meraní signálov s vysokým napätím, a to aj v prípade, že sonda nie je nastavená na režim 10X. To vám umožňuje bezpečne testovať výkonové a vysokonapäťové obvody.

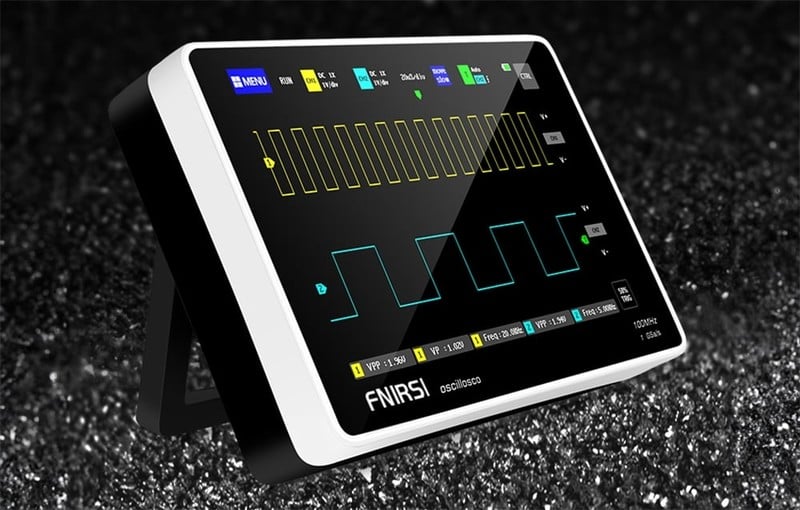

Cyfrowy oscyloskop ustawiony pod kątem na czarnym tle z ekranem pokazującym sygnały w żółtym i niebieskim kolorze.

Ukladanie a export údajov

Sonda FNIRSI 1013D ponúka internú pamäť s kapacitou 1 GB, do ktorej možno uložiť až 1 000 snímok a 1 000 súborov priebehov. To vám umožňuje rýchlo uložiť výsledky merania jedným dotykom a exportovať ich cez USB do počítača na ďalšiu analýzu. Funkcia správcu priebehov umožňuje náhľad, zväčšenie, vymazanie a analýzu uložených priebehov pomocou kurzora priamo na prístroji - podobne ako v galérii smartfónu, čo zvyšuje pohodlie pri správe údajov.

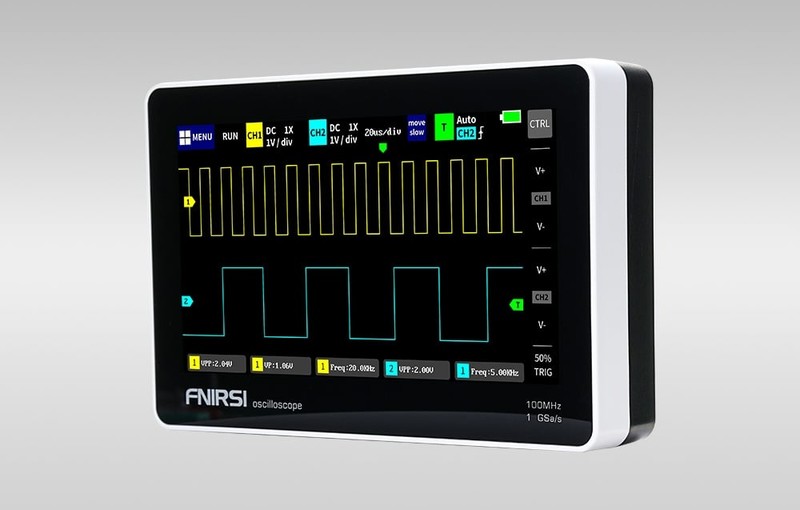

Cyfrowy oscyloskop stojący na szarym tle z wyświetlaczem pokazującym dwa przebiegi sygnałów.

Pokročilé funkcie spúšťania

Osciloskop ponúka kompletnú sadu režimov spúšťania - automatický, jednoduchý a normálny. Toto usporiadanie umožňuje testovať náhle pulzné signály zapaľovania, infračervené signály diaľkového ovládania alebo signály so sínusovým priebehom v závislosti od zvoleného režimu, čo z prístroja robí univerzálny diagnostický nástroj. Môžete tiež nastaviť spúšťaciu hranu (vzostupnú/spádovú) a spúšťací kanál, čo vám umožní presne zachytiť fragmenty signálu, ktoré vás zaujímajú.

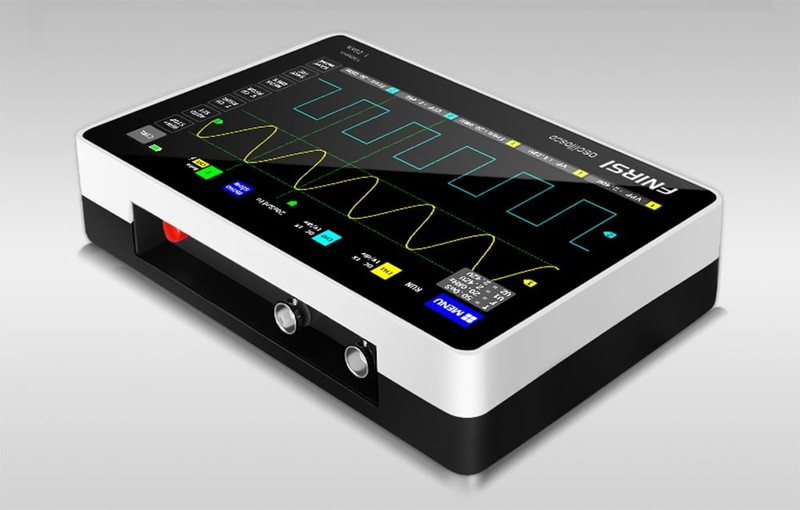

Cyfrowy oscyloskop leżący na szarym tle z widocznymi portami, pokazujący przebiegi sygnałów na ekranie.

Súčasťou balenia:

Prenosný osciloskop FNIRSI 1013D s dotykovým displejom.
Sonda (100 MHz)
Nabíjačka USB
Používateľská príručka

Výrobca	FNIRSI
Model	1013D
Počet kanálov	2
Veľkosť LCD displeja	7 palcov
Rozlíšenie LCD displeja	800 x 480
Technológia zobrazovania	TFT
Šírka pásma	100 MHz
Vzorkovacia frekvencia	1 GSa/s
Najvyššie testovacie napätie	1X: 40 V 10X: 400 V
Kurzor	Poloha XY Spúšťanie Y
Režim posúvania	Podporované
Automatické nastavenie jedným tlačidlom	Podporované
Uloženie tvaru vlny	1000 snímok + 1000 priebehov
Správca vlnových foriem	Podporované stránky
Presnosť napätia	± 2%
Čas nárastu	< 3 ns
Hĺbka pamäte	240 Kbit
Vstupný odpor	1 MOhm
Citlivosť	50 mV ~ 500 V
Časová základňa	50 s ~ 10 ns
Spúšťací režim	Jednoduché/normálne/automatické
Hrana spúšťania	Vzostupná/klesajúca
Pripojenie	STRIEDAVÝ / JEDNOSMERNÝ PRÚD
Presnosť frekvencie	±0,01%
Parametre	Spolu 12 typov
Batérie	Lítiové s kapacitou 6000 mAh
Prevádzkový čas	4 hodiny
Rozšírenie	Export cez USB
Nabíjanie	USB-C 5V 2A/3A/4A
Rozmery	184 x 124 x 50 mm
