FNIRSI 1014D

Osciloskop a generátor signálov 2 v 1 FNIRSI 1014D

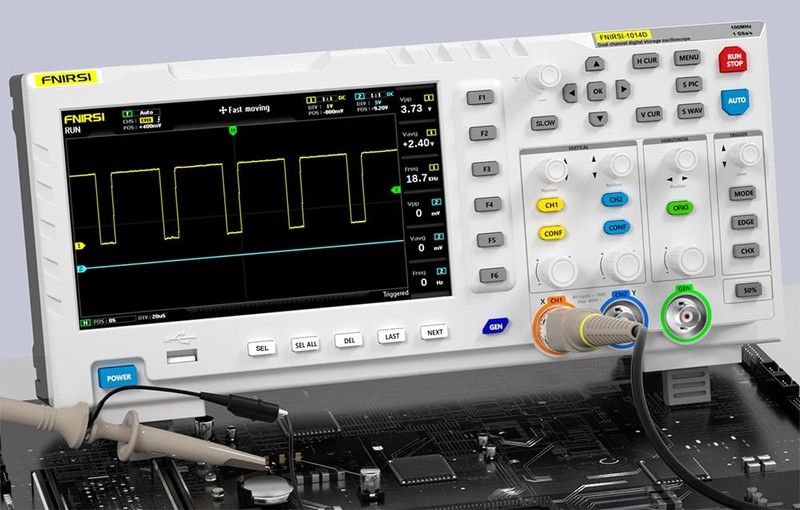

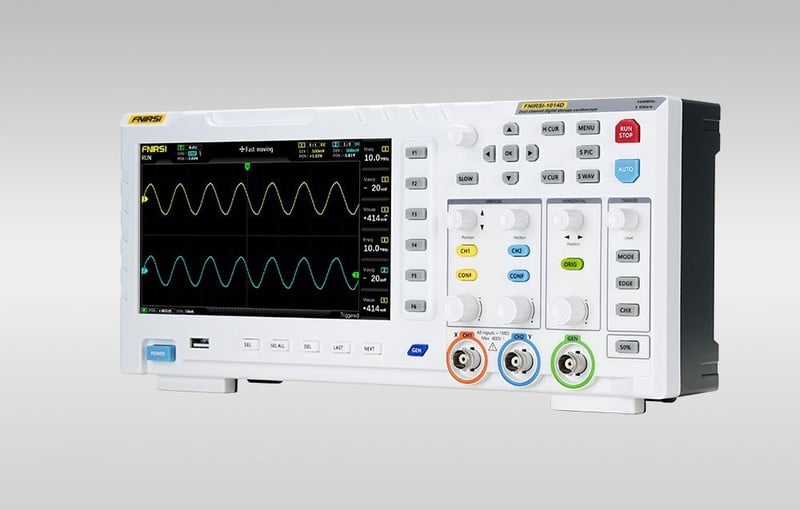

FNIRSI 1014D je kompaktný digitálny osciloskop určený pre elektronické služby, výskumné a vývojové oddelenia, technické vzdelávanie a hobby aplikácie. Umožňuje súčasnú analýzu a generovanie signálu, čím výrazne rozširuje možnosti použitia pri diagnostike obvodov, testovaní prototypov alebo pri výučbe práce s priebehom. Zariadenie má dva vstupné kanály s impedanciou 1 MOhm a podporuje šírku pásma 100 MHz pri vzorkovacej frekvencii 1GSa/s. Obsluhu uľahčuje 7-palcový LCD displej s rozlíšením 800 × 480 px. Je možná automatická analýza, FFT, režim X-Y a záznam kurzora. K dispozícii je aj interná pamäť s kapacitou 1 GB s možnosťou uloženia až 1 000 priebehov a 1 000 snímok obrazovky a údaje možno jednoducho exportovať do počítača prostredníctvom USB.

Rýchla analýza signálu

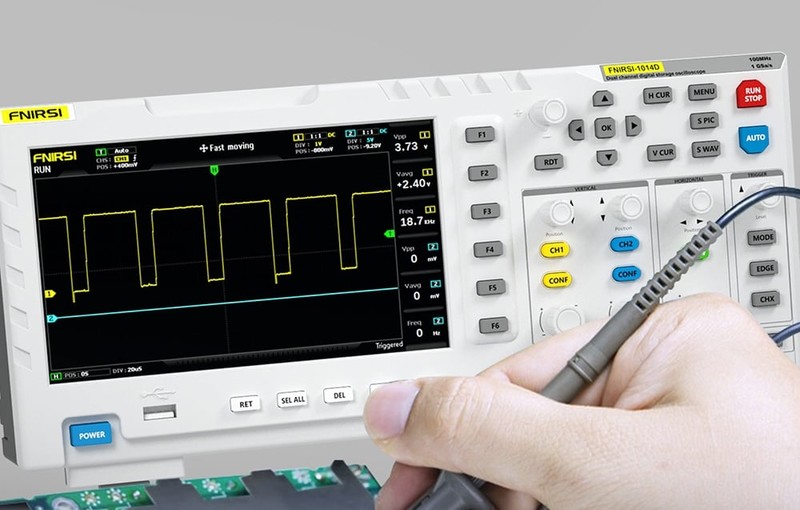

Vysoká vzorkovacia frekvencia 1GSa/s a šírka pásma 100 MHz umožňujú podrobnú analýzu analógových a digitálnych signálov. Prístroj tak dokáže odhaliť aj krátkodobé anomálie v priebehu signálu. Režimy spúšťania zahŕňajú Auto, Single a Normal, čo umožňuje prístroju zachytiť rušivé impulzy aj bežné analógové signály, ako sú napríklad sínusoidy.

Zabudovaný generátor DDS

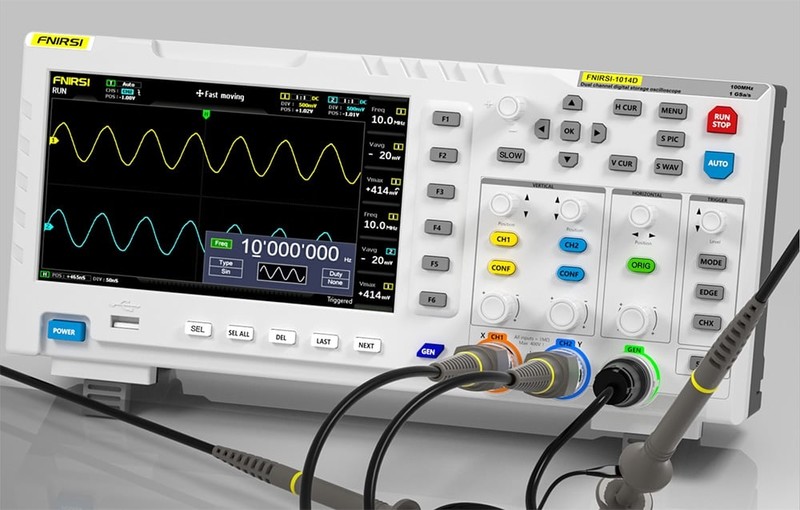

Vstavaný generátor signálu DDS podporuje 14 štandardných priebehov (vrátane sínusového, obdĺžnikového, pílového a trojuholníkového) s presným nastavením frekvencie v krokoch po 1 Hz. Použité riešenie umožňuje generovať signály s presnými parametrami na testovanie a simuláciu. Výstupný frekvenčný rozsah dosahuje až 10 MHz (pre sínusový priebeh), čo umožňuje testovať širokú škálu elektronických a signálových obvodov.

Funkcia zachytávania tvaru vlny

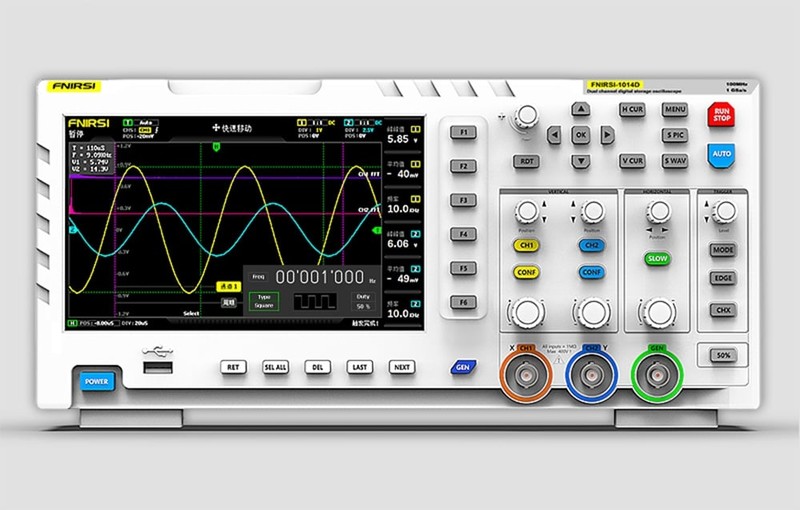

Funkcia "zachytenia výstupu" umožňuje uložiť časť alebo celý aktuálny priebeh z osciloskopu ako výstupný signál generátora. Možnosť uložiť až 1 000 vlastných signálov zvyšuje flexibilitu pri testovaní a analýze. Toto riešenie odlišuje FNIRSI 1014D od bežných ľubovoľných generátorov, ktoré sa spoliehajú výlučne na manuálne nastavenie signálu.

Prepäťová ochrana

Integrovaný modul vysokonapäťovej ochrany umožňuje prístroju bezpečne merať signály až do 400 V (so sondou x10), čím sa znižuje riziko poškodenia prístroja pri meraní v systémoch napájaných zo siete. Funkcia ochrany funguje automaticky, takže pri náhodnom použití sondy bez prepnutia na x10 nehrozí poškodenie zariadenia.

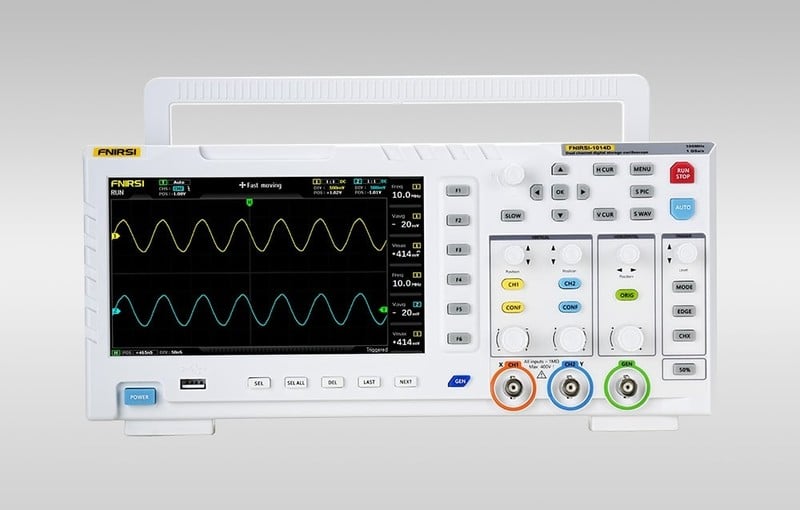

Dobre čitateľný displej

Farebný 7" displej TFT s rozlíšením 800 × 480 pixelov poskytuje jasné zobrazenie priebehov. Automatický režim a intuitívne rozhranie umožňujú rýchlo získať obraz o signáli bez potreby manuálneho nastavovania. Vďaka inteligentnému detekčnému algoritmu prístroj automaticky nastaví úroveň spúšťania aj v prípade priebehov s viacerými sklonmi alebo mŕtvych zón. Toto riešenie šetrí čas a zabraňuje chybám pri interpretácii. Osciloskop môže do svojej internej pamäte s kapacitou 1 GB uložiť až 1 000 snímok obrazovky a 1 000 priebehov. Údaje sa dajú zobraziť ako miniatúry, čo uľahčuje ich rýchle prezeranie a výber. Rozhranie umožňuje používateľom zväčšovať, vymazávať a exportovať záznamy bez toho, aby museli opustiť režim prehliadania.

Funkcie analýzy signálu

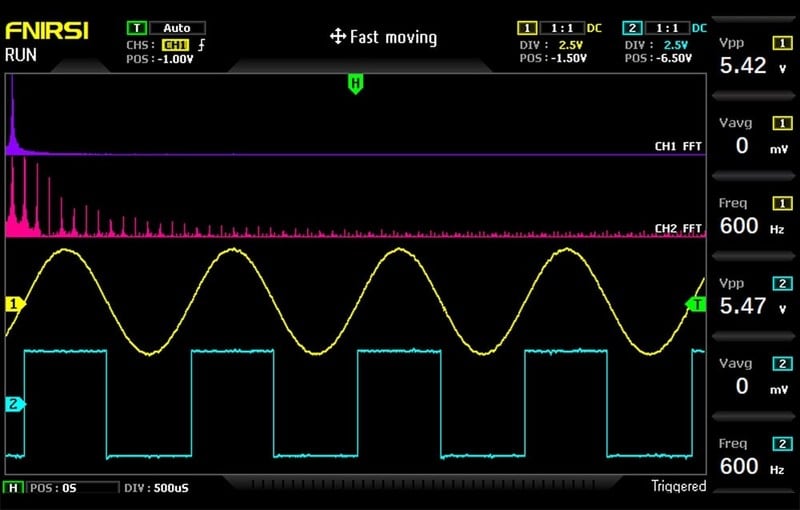

Vstavaná funkcia FFT a režim zobrazenia X-Y krivky umožňujú analyzovať harmonické a porovnávať amplitúdy a fázové posuny dvoch signálov. Sú to užitočné nástroje pri diagnostike elektronických obvodov. Okrem toho režim manuálneho kurzora umožňuje odčítať špičkovú hodnotu a frekvenciu bez nutnosti prepočítavať stupnicu, čím sa zvyšuje presnosť analýzy aj pri skreslených tvaroch signálu. Prístroj používa špeciálny algoritmus na dekódovanie signálu číselníka, ktorý eliminuje problém chybných odčítaní spôsobených oxidáciou alebo opotrebovaním mechanizmu. Aj v prípade poškodenia snímača osciloskop pracuje správne.

Súčasťou balenia:

• Osciloskop FNIRSI 1014D 2 v 1
• 100 MHz sonda x2
• Nabíjačka USB
• Používateľská príručka
