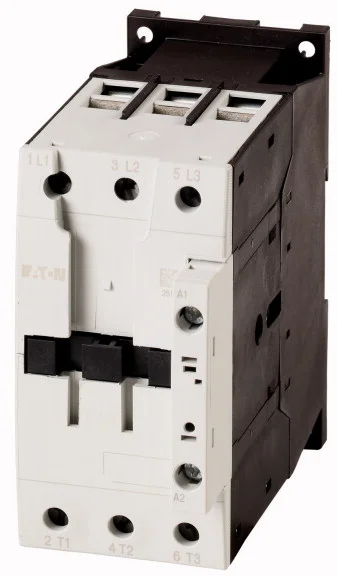

EATON Stýkač DILM50 230VAC

Výkonové stýkače, Použitie: výkonové stýkače pre motory, Výkonové stýkače do 170 A, 3-pólové, Kategória použitia: AC-1: neinduktívne alebo len slabo induktívne záťaže, vykurovacie odpory, AC-3: motory s kotvou nakrátko: AC-4: motory s kotvou nakrátko: rozbeh, brzdenie proti prúdu, reverzácia, prevádzka na hrote, typy svoriek: skrutkové svorky, Poznámka: vhodné aj pre motory triedy účinnosti IE3., Zariadenia triedy účinnosti IE3 sú na obale označené logom, Póly: 3-pólové, Menovitý prevádzkový prúd AC-3 380 V 400 V: Ie= 50 A, Menovitý prevádzkový prúd AC-1 Konvenčný voľný tepelný prúd, 3-pólové, 50 - 60 Hz Otvorené pri 40 °C: Ith =Ie= 80 A, Kryté: Ith= 58 A, Menovitý prevádzkový prúd AC-1 Konvenčný voľný tepelný prúd 1-pólové bez krytu: Ith= 162 A, Kryté: Ith= 145 A, Max. Výkon pre 3-fázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Max. Výkon pre trojfázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, Možno kombinovať s pomocným kontaktom: DILM150-XHI(V).., DILM1000-XHI(V).., Pozn. Značka EATON Stýkače na striedavý prúd Menovité napájacie napätie AC 50Hz 230 - 230 V Menovité napájacie napätie AC 60Hz 240 - 240 V Typ riadiaceho napätia AC Menovitý prevádzkový prúd Ie AC1, 400 V 80 A Menovitý prevádzkový prúd Ie AC3, 400 V 50 A Menovitý výkon pri AC3, 400 V 22 kW Nameraný prevádzkový prúd Ie pri AC-4,400 V 21 A Nameraný prevádzkový výkon Ie pri AC-4 400 V 10 kW Nameraný prevádzkový výkon NEMA 29,8 kW Typ pripojenia hlavného obvodu Skrutková svorka Počet kontaktov hlavného vypínača 3 Vhodné pre modulárnu inštaláciu Nie
