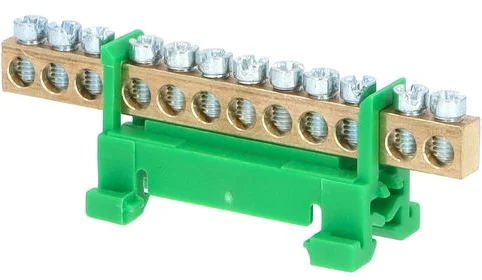

ELEMAN Bridge PE 12 náboj zelený

Mostík PE 12 (svorkovnica 12x16mm2), nekrytý IP00, zelený, 63A, DIN, rozmer 87x23x28mm. Rozdeľovacie svorky - mostíky na nosnú lištu sa široko používajú v nízkonapäťových rozvádzačoch alebo iných aplikáciách, kde potrebujeme pripojiť viac vodičov na jeden potenciál. Používa sa napr. ako nulový mostík "N" alebo ako mostík pre ochranný vodič "PE". Mostíky sa vyrábajú ako nekryté (IP00) alebo kryté (IP20), vo farebných variantoch sivá, čierna, modrá a zelenožltá. Počet pripojovacích bodov sa pohybuje od 7 do 15 s maximálnym prierezom 16 mm2. Svorky sú určené na montáž na lištu DIN 35 mm. Vodiče sa po odizolovaní pripájajú k svorkám pomocou skrutkového spoja. Skrutka sa nasadzuje priamo na vodič, preto je potrebné jemne osolené vodiče opatriť dutinou. Dutina však zväčšuje prierez vodiča, a preto je potrebné pripojiť solené vodiče rádovo menších prierezov, ako sú uvedené. V prípade plných vodičov to nie je potrebné. Značka ELEMAN Svorky hlavného vedenia Počet pólov 1 Menovitý prúd 63 A Typ pripojenia Skrutkovací Spôsob montáže Montáž na DIN lištu Výška 28 mm Šírka 87 mm Hĺbka 23 mm Počet vstupov 12 Bezpečné na dotyk Žiadne Vhodné pre drôty s jemnými drôtmi Nie Vhodné pre plné jadrá Áno Vhodné pre viacžilové vodiče Áno Vhodné pre jemné vodiče bez koncoviek Nie Vhodné pre jemné vodiče Nie Vhodné pre jemne drôtované vodiče bez koncoviek Nie Prístup k prierezu vodičov 1,5 - 16 mm2 Prístup k prierezu vodičov AWG 6 - 16 mm2
