EPEVER XTRA1210N solárny MPPT regulátor 12/24 V, XDS2, 10A, 100V vstup

Používateľsky prívetivý regulátor MPPT sa používa na riadenie toku energie zo solárneho panela alebo zdroja do batérií a spotrebiča. Pracuje s 12 V alebo 24 V systémami a prúdmi do 10 A. Maximálne vstupné napätie je 100 V.
Rad solárnych regulátorov XTRA je ďalšou generáciou, ktorá nadväzuje na rad TracerA. Vylepšuje algoritmus MPPT, ktorý sa prejavuje pri rýchlych zmenách zatienenia, a pridáva priamu podporu pre batérie LiFePO4. Podpora olovených/GEL/AGM batérií je štandardom.

Tento solárny regulátor je vhodný pre najrôznejšie ostrovné aplikácie, ako sú chaty, domy atď.
Je vhodný aj na použitie vo vozidlách vďaka možnosti uzemnenia na mínusový pól.

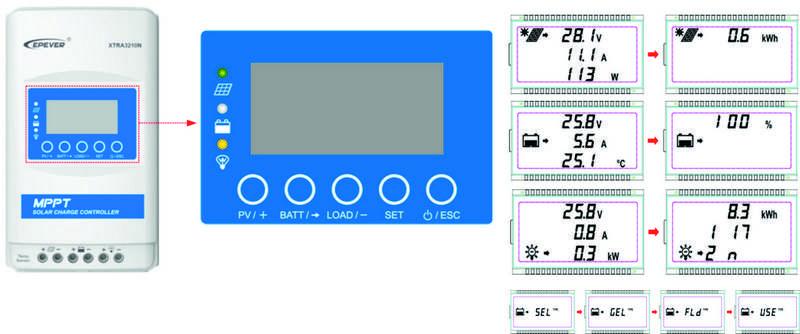

Priamo v regulátore MPPT je integrovaný multifunkčný displej na jednoduché monitorovanie systému a možné nastavenie prevádzkových parametrov vrátane kontrolných LED diód. Všetko okrem užívateľských hodnôt batérie sa teda dá nastaviť prostredníctvom displeja. Tieto hodnoty sa nastavujú prostredníctvom príslušenstva, pozri nižšie.

Maximálny nabíjací výkon batérie tohto modelu je 10 A, čo zodpovedá výkonu panelu 130 Wp pre 12V batériu alebo 260 Wp pre 24V batériu. Ak panel poskytuje vyšší výkon, potom ho regulátor obmedzí len na jeho maximálnu hodnotu. Výkon fotovoltických panelov však nesmie byť vyšší ako 1,5-násobok menovitého výkonu regulátora!

Výstupné napätie naprázdno, označované ako Voc, nesmie nikdy prekročiť 100 V - prekročenie tejto hodnoty trvalo poškodí regulátor (uvedomte si, že napätie solárnych panelov sa zvyšuje s klesajúcou teplotou okolia a hodnota Voc uvedená v parametroch solárnych panelov je pri teplote 25 °C). Neodporúča sa, aby uvedená hodnota Voc prekročila 90 V.

Parametre regulátora sa nastavujú pomocou zabudovaného LCD displeja (najvyššia verzia XDS2) alebo externého displeja MT50, pozri nižšie.

Hlavnou výhodou je použitie najnovšej technológie MPPT (Maximum Power Point Tracking), ktorá zvyšuje účinnosť celého systému o 30 % a viac.
Technológia MPPT zabezpečuje maximálne využitie energie dodávanej z fotovoltického panelu výberom záťaže v prevádzkovom bode s maximálnym dodávaným výkonom. Tento bod sa neustále monitoruje a udržiava. Tým sa kompenzujú všetky vplyvy teploty, meniacej sa intenzity svetla atď.

Rýchla inštalácia:

• Pripojte batériu k solárnemu regulátoru. Na plusový vodič čo najbližšie k pólu batérie nainštalujte vhodne dimenzovanú poistku jednosmerného prúdu (pozícia 3).
• Pripojte záťaž (pozícia 4).
• Pripojte solárny panel (pozícia 2).

Základné funkcie: - V prípade, že je solárny panel pripojený k solárnemu panelu, je možné ho pripojiť k solárnemu panelu:

• Multifunkčný zabudovaný LCD displej na kompletné monitorovanie a nastavenie parametrov
• Vysoký stupeň ochrany IP32
• Zadná strana z hliníkového odliatku na účinné chladenie
• Komunikačný port využíva profesionálny ochranný čip, ktorý dokáže zabezpečiť napájanie 5 V DC a má ochranu proti nadprúdu a skratu.
• Pokročilá technológia MPPT s účinnosťou najmenej 99,5 %
• Pokročilý riadiaci algoritmus MPPT na minimalizáciu miery strát a času strát
• Vysokokvalitné komponenty s 98% účinnosťou konverzie
• Presná detekcia a monitorovanie bodu maximálneho výkonu
• Automatické obmedzenie nabíjacieho výkonu a prúdu
• Široký rozsah prevádzkového napätia MPP
• Kompatibilita s olovenými a lítium-iónovými batériami (iba nastavenie na PC)
• Funkcia kompenzácie teploty batérie
• Funkcia prevádzkových štatistík v reálnom čase
• Funkcia zníženia teploty pri prehriatí
• S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus
• Monitorovanie a nastavenie prostredníctvom mobilného telefónu alebo PC
• Rozsiahla elektronická ochrana

Prehľad ochrany:

• Nadprúd zo solárnych panelov
• Skrat na vstupe panelov
• Spínanie na vstupe
• Prepätie batérie
• Prepätie batérie
• Nadmerné vybitie batérie
• Prehriatie batérie
• Nízka teplota lítiovej batérie
• Skrat záťaže
• Preťaženie záťaže
• Prehriatie regulátora

ZÁKLADNÉ ŠPECIFIKÁCIE

Menovité napätie systému: 12/24 V DC alebo auto
Rozsah vstupného napätia batérie: 8 - 32 V
Typ batérie: olovená, lítium-iónová
Menovitý nabíjací prúd: 10 A
Maximálne napätie otvoreného obvodu PV: 100 V (92 V pri cca 25 °C)
Účinnosť MPPT: ≥ 99,5 %
Účinnosť konverzie: max. 98 %.
Rozmery: 175 × 143 × 48 mm
Hmotnosť: 0,57 kg

Rozhranie RJ-45 (otvorená architektúra RS-485 MODBUS) na pripojenie počítača, prevodníka alebo externého displeja REG-MT50 na nastavenie/monitorovanie prevádzky v reálnom čase.

TIP: Tento solárny regulátor MPPT možno monitorovať v počítači s operačným systémom Windows. Práve na to sa výrobok používa. Komunikačný prevodník PC pre regulátory Tracer i XTRA (RS-485/USB).
Zistite, ako jednoducho sledovať a ukladať protokol o používaní systému.

Výrobca EPsolar je dnes prakticky najväčším výrobcom solárnych regulátorov a po viac ako ôsmich rokoch vlastných skúseností s jeho výrobkami vám tento model odporúčame ako vysoko spoľahlivý a kvalitný výrobok za rozumnú cenu.

Aplikácia pre systém Windows

Aplikácia pre Android
