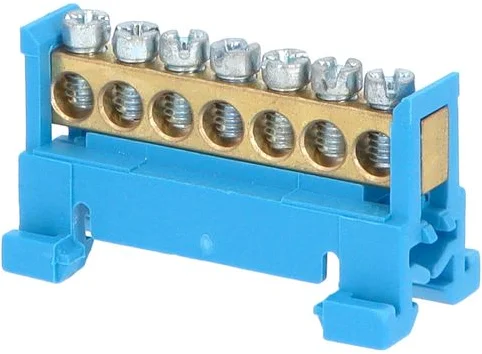

Most ELEMAN N 7 modrý

Mostík N 7 (svorkovnica 7x16mm2), nekrytý IP00, modrý, 63A, DIN, rozmer 51x23x28mm. Rozdeľovacie svorky - mostíky na nosnú lištu sa široko používajú v nízkonapäťových rozvádzačoch alebo iných aplikáciách, kde potrebujeme pripojiť viac vodičov na jeden potenciál. Používa sa napr. ako nulový mostík "N" alebo ako mostík pre ochranný vodič "PE". Mostíky sa vyrábajú ako nekryté (IP00) alebo kryté (IP20), vo farebných variantoch sivá, čierna, modrá a zelenožltá. Počet pripojovacích bodov sa pohybuje od 7 do 15 s maximálnym prierezom 16 mm2. Svorky sú určené na montáž na lištu DIN 35 mm. Vodiče sa po odizolovaní pripájajú k svorkám pomocou skrutkového spoja. Skrutka sa nasadzuje priamo na vodič, preto je potrebné jemne osolené vodiče opatriť dutinou. Dutina však zväčšuje prierez vodiča, a preto je potrebné pripojiť solené vodiče rádovo menších prierezov, ako sú uvedené. V prípade plných vodičov to nie je potrebné. Značka ELEMAN Svorky hlavného vedenia Menovitý prúd 63 A Spôsob montáže Montáž na lištu DIN Šírka 51 mm Výška 28 mm Hĺbka 23 mm Typ pripojenia Skrutkovanie Počet pólov 1 Počet vstupov 7 Bezpečné na dotyk Žiadne Vhodné pre drôty s jemnými drôtmi Nie Vhodné pre plné jadrá Áno Vhodné pre viacžilové vodiče Áno Vhodné pre jemné vodiče bez koncoviek Nie Vhodné pre jemné vodiče Nie Vhodné pre jemne drôtované vodiče bez koncoviek Nie Prístup k prierezu vodičov 1,5 - 16 mm2 Prístup k prierezu vodičov AWG 6 - 16 mm2
