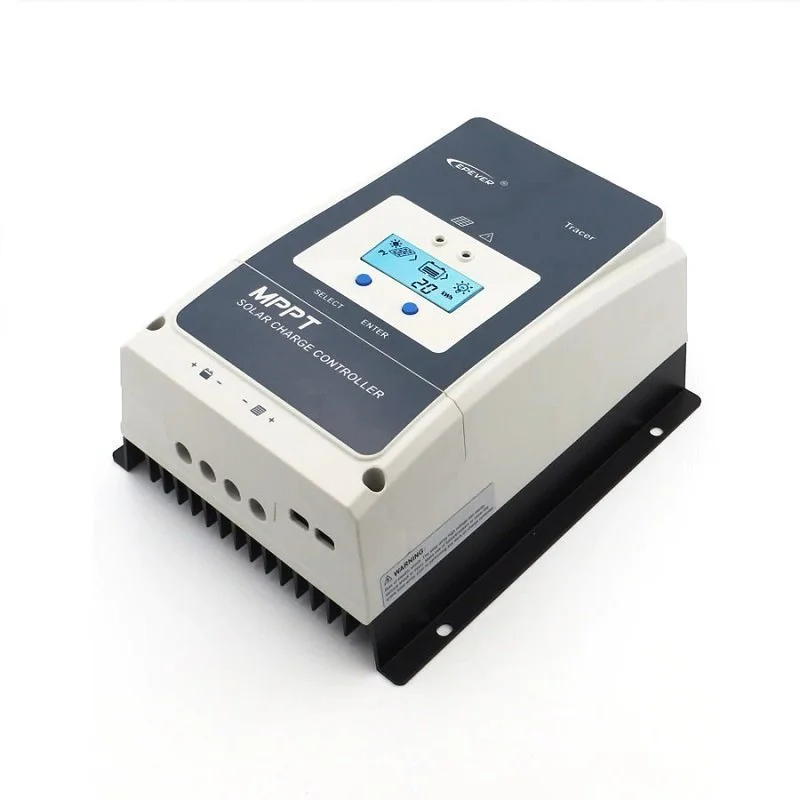

MPPT solárny regulátor EPever 150VDC/60A 6415AN - 12/24/48V

MPPT solárny regulátor EPEVER Tracer 6415AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre fotovoltaické systémy. Rad Tracer AN sa vyznačuje vysokou nabíjacou kapacitou, vďaka čomu je vhodný pre väčšie ostrovné a hybridné systémy.

Priamo v regulátore MPPT je integrovaný multifunkčný displej na jednoduché monitorovanie systému a možné nastavenie prevádzkových parametrov vrátane kontrolných LED diód.

Regulátor pracuje ako invertor, to znamená, že dokáže spracovať vyššie vstupné napätie a nižší prúd na nižšie napätie a vyšší prúd s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými akumulátormi.

Technológia

Riadiaca jednotka série Tracer AN je založená na technológii viacfázovej synchrónnej rektifikácie (MSRT) a pokrokovom riadiacom algoritme MPPT s architektúrou dvojjadrového procesora a spoločným mínusovým pólom. MSRT dokáže zaručiť veľmi vysokú účinnosť konverzie pri akomkoľvek nabíjacom výkone, čo jednoznačne zlepšuje energetickú účinnosť solárneho systému. pokročilý riadiaci algoritmus MPPT minimalizuje straty výkonu a stratový čas, zabezpečuje účinnosť sledovania, ako aj vysokú účinnosť konverzie pri vysokom alebo nízkom výkone, takže v každej situácii dokážu výrobky Tracer AN rýchlo sledovať maximálne prevádzkové napätie fotovoltického systému, aby sa z panela získala maximálna energia.

Maximálny výkon solárneho panelu vo Wp

Maximálny nabíjací výkon do batérie tohto modelu je 60 A, čo zodpovedá výkonu panelu 750 Wp, ak máte batériu s napätím 12 V, 1500 Wp, ak máte batériu s napätím 24 V, alebo 3000 Wp, ak máte batériu s napätím 48 V. Ak panel dodáva vyšší výkon, regulátor ho obmedzí len na jeho nominálny maximálny výkon. Výkon FV panelu však nesmie byť vyšší ako 1,5-násobok menovitého výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!

Maximálne vstupné napätie solárnych panelov

Solárne panely môžete zapojiť do série, ale ich celkové výstupné napätie naprázdno, označované ako Voc (pozor, nezamieňajte si ho s napätím panelov pri záťaži, označovaným ako Vmpp), nesmie nikdy prekročiť hodnotu Voc 150 V napätia naprázdno - prekročenie tejto hodnoty trvalo poškodí regulátor. Tu je potrebné vziať do úvahy, že napätie solárneho panelu sa zvyšuje s klesajúcou teplotou okolia a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25? Preto neodporúčame, aby uvedená hodnota Voc prekročila 138 V pri 25? (zaťažovacie napätie Vmpp maximálne 108 V)! Maximálny povolený počet fotovoltických panelov zapojených do série pre jednotlivé typy podľa batérie 12/24/48V nájdete v návode na obsluhu.

Monitorovanie a nastavenia

Nastavenie parametrov regulátora (najmä typu použitej batérie) sa vykonáva pomocou zabudovaného LCD displeja alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú tri základné typy batérií: uzavreté, gélové, zaplavené. Štvrtou možnosťou je užívateľsky nastaviteľný akumulátor - tu je možné nastaviť ľubovoľné parametre.

Nastavenie parametrov a monitorovanie je možné vykonať aj na počítači, budete potrebovať len komunikačný kábel EPsolar USB a softvér, ktorý si môžete bezplatne stiahnuť zo záložky USB kábel. Monitorovať a nastavovať môžete aj pomocou mobilného telefónu alebo tabletu. Na to budete potrebovať modul Bluetooth BLE-01.

Popis ovládača

• 1 LED indikátor nabíjania
• 2 Tlačidlo SELECT
• 3 Poistka
• 4 Uzemňovacia svorka
• 5 Otvory pre skrutku M4 na veku
• 6 Indikátor signalizácie opačnej polarity PV
• 7 Aktívne relé generátora a záťaže
• 8 Port RTS - externý snímač teploty
• 9 Port RS485 (5 V DC/200 mA)
• 10 Funkcia/generátorové relé zapnuté
• 11 Port RBVS - snímač napätia
• 12 Riadené oneskorenie záťaže
• 13 Distribučná sieť/generátorové relé vypnuté
• 14 Svorky pre fotovoltaické panely
• 15 Svorky batérie
• 16 Tlačidlo ENTER ("VSTUP")
• 17 LCD DISPLEJ
• 18 LED indikátor poruchy

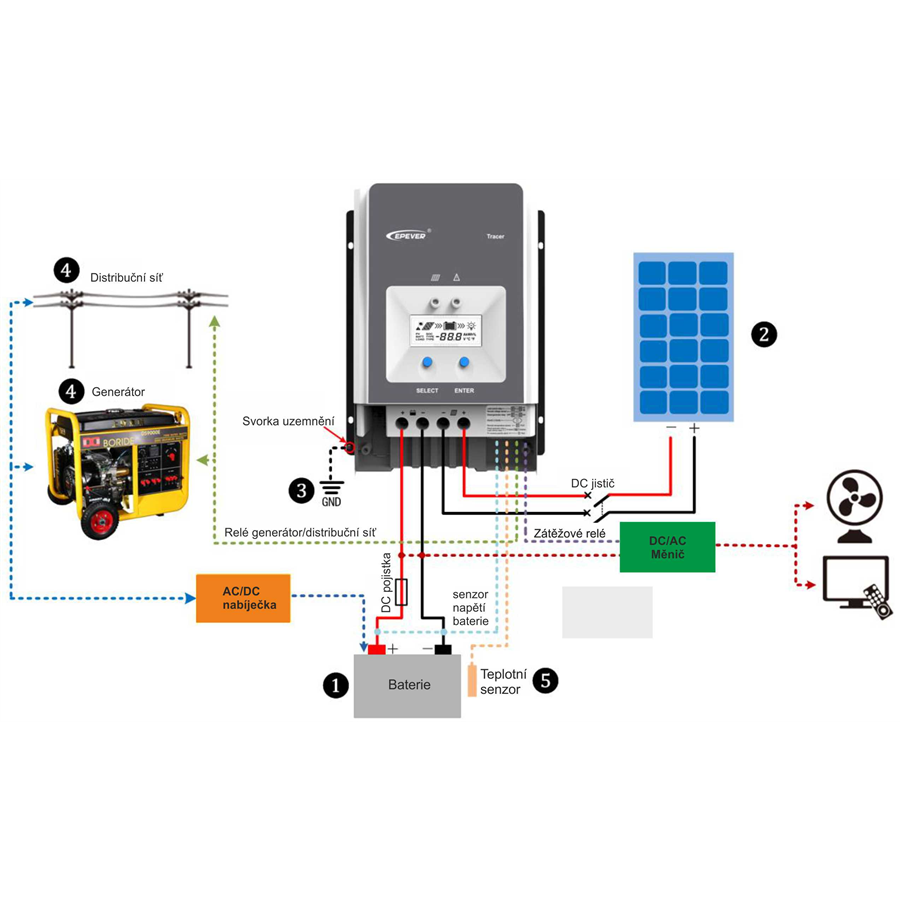

Záťažové relé alebo automatické riadenie generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronické ochrany vrátane ochrany proti nadmernému nabitiu, nadmernému vybitiu a prepólovaniu FV účinne zabezpečujú bezpečnejšiu a spoľahlivejšiu prevádzku solárneho systému počas dlhšieho časového obdobia. Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a napájanie 5 V uľahčuje spotrebiteľovi rozšírenie zariadenia, podporuje prevádzku až 8 regulátorov v sérii na rozšírenie systému a spĺňa rôzne požiadavky na monitorovanie, takže ho možno použiť v rôznych zariadeniach, ako sú solárne RV, domáce systémy, monitorovanie v teréne atď.

Technické špecifikácie

• Certifikácia CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
• Vysokokvalitné komponenty s nízkou poruchovosťou od spoločností ST a Infineon na zabezpečenie čo najdlhšej životnosti výrobku
• Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania až do 99,5
• Maximálna účinnosť prenosu DC/DC, až 98,7 %.
• Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas
• Presnosť detekcie a sledovania v najvyššom bode viacerých vrcholov MPP
• Široký rozsah prevádzkového napätia MPP
• Automatický riadiaci systém na obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu
• Podpora štyroch typov batérií: hermeticky uzavreté, gélové, zaplavené a užívateľsky nastaviteľné
• Funkcia kompenzácie teploty batérie
• Zaznamenávanie energie v reálnom čase a štatistická funkcia
• Funkcia automatického zníženia výkonu pri prekročení teploty
• Stopercentná prevádzka pri plnom zaťažení v rozsahu prevádzkových teplôt v rámci rozsahu nabíjania a vybíjania
• Podpora až 8 jednotiek v sérii na rozšírenie systému
• Externý signál prepínača záťaže ovládajúci záťažové relé na realizáciu diverzifikovaných režimov zaťaženia
• Odpojenie prvého a druhého ovládania záťaže, obsahuje dva kontakty relé
• Automatické riadenie funkcií a konštrukcia generátorového relé
• Automaticky ovládané sieťové/generátorové relé na uľahčenie vytvorenia hybridného energetického systému
• Možnosť vzdialeného snímača teploty a napätia na zber presných údajov o teplote a napätí batérie
• Izolovaný port RS-485 s výstupom 5 V DC/200 mA pre elektrické zariadenia s podporou MODBUS bez vlastného napájania
• Monitorovanie a nastavovanie parametrov pomocou mobilných aplikácií alebo softvéru pre PC.

Rozmery: 340 × 236 × 119 mm
Hmotnosť: 4,5 kg
