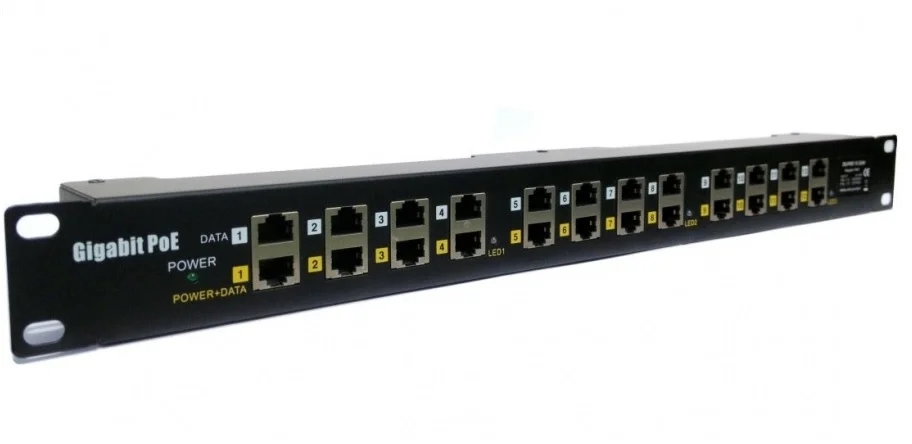

POE Gigabitový Patch panel Cat5 19" 12port 1U

POE-PAN12-GB (čo je 12-portový gigabitový injektorový panel PoE), je dôležité pochopiť, že nejde o aktívny prepínač, ale o pasívne prepojenie. Tu je rozpis toho, ako toto zariadenie funguje a na čo si treba dávať pozor: 1. Pasívny princíp (napájanie cez voľné páry) Tento panel neobsahuje žiadnu inteligentnú elektroniku, ktorá by vyjednávala napätie s koncovým zariadením (ako to robia aktívne štandardy 802.3af/at). " Vstup (dáta): Horný rad konektorov RJ45 (LAN) slúži na pripojenie k bežnému prepínaču. " Výstup (dáta + napájanie): Spodný rad konektorov (POE) posiela dáta ďalej, ale pridáva k nim napätie, ktoré privádzate do panela cez napájacie konektory na boku. " Zapojenie: Napájanie sa zvyčajne prenáša cez nevyužité páry v ethernetovom kábli (piny 4,5 [+] a 7,8 [-]). 2. Dôležité technické parametre " Rýchlosť: Označenie GB znamená, že panel podporuje gigabitový Ethernet (10/100/1000 Mb/s). Je to výhoda v prípade pasívnych panelov, pretože lacnejšie verzie sú zvyčajne obmedzené na 100 Mb/s. " Napájanie: panel sa predáva bez napájacieho zdroja. Musíte si zakúpiť externý napájací adaptér (Power Brick) v závislosti od toho, koľko voltov vyžadujú vaše zariadenia (zvyčajne 24 V alebo 48 V). " Napájacie konektory: panel má zvyčajne dva konektory DC (napr. 2,1 mm) na redundanciu alebo zvýšenie výkonu pri pripojení všetkých portov. 3. 2.2.2.2.1 Napájacie konektory pre zdroj napájania a 2.2.2.1.2.3 napájacie konektory (2.2.2.3) Keďže ide o pasívne PoE, panel neustále posiela napätie do kábla. " Žiadna ochrana: Ak do portu označeného "POE" omylom pripojíte zariadenie, ktoré nepodporuje PoE (napríklad notebook alebo lacnú tlačiareň), môžete ho nenávratne spáliť. " Napätie: Musíte si vybrať napájací zdroj, ktorý zodpovedá vašim zariadeniam. Ak do panela pustíte 48 V, na všetkých 12 portoch bude 48 V. Nemôžete kombinovať 24V (napr. staršie MikroTik) a 48V (napr. IP kamery) zariadenia na tom istom paneli.
