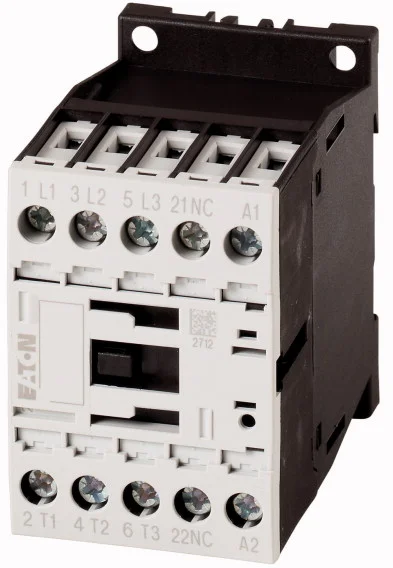

Stýkač EATON DILM7-01 24VDC

Výkonové stýkače, Použitie: výkonové stýkače pre motory, výkonové stýkače do 170 A, 3-pólové, Kategórie použitia: AC-1: neinduktívne alebo len slabo induktívne záťaže, vykurovacie odpory, AC-3: motory s kotvou nakrátko: AC-4: motory s kotvou nakrátko: rozbeh, brzdenie protiprúdom, reverzácia, prevádzka na hrote, typy svoriek: skrutkové svorky, Poznámka: vhodné aj pre motory triedy účinnosti IE3., Zariadenia triedy účinnosti IE3 sú na obale označené logom, Póly: 3-pólové, Menovitý prevádzkový prúd AC-3 380 V 400 V: Ie= 7 A, Menovitý prevádzkový prúd AC-1 Konvenčný voľný tepelný prúd, 3-pólové, 50 - 60 Hz Otvorené pri 40 °C: Ith =Ie= 22 A, Kryté: Ith= 18 A, Menovitý prevádzkový prúd AC-1 Konvenčný voľný tepelný prúd 1-pólové bez krytu: Ith= 50 A, Kryté: Ith= 45 A, Max. Výkon pre 3-fázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Max. výkon pre 3-fázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P= 2.9 kW, Možnosť kombinácie s pomocným kontaktom, so zrkadlovým kontaktom, typ prúdu AC/DC: jednosmerné ovládanie Značka EATON Stýkače na striedavý prúd Menovitý výkon pri AC3, 400 V 3 kW Počet kontaktov hlavného spínača 3 Počet pomocných kontaktov 1 Menovitý prevádzkový prúd Ie AC3, 400 V 7 A Menovitý prevádzkový prúd Ie AC1, 400 V 22 A Menovité napätie Us pri DC 24 - 24 V Typ pripojenia hlavného obvodu Skrutková svorka Typ riadiaceho napätia DC Nameraný prevádzkový prúd Ie pri AC-4 400 V 5 A Nameraný prevádzkový výkon Ie pri AC-4 400 V 2,2 kW Nameraný prevádzkový výkon NEMA 2,2 kW
