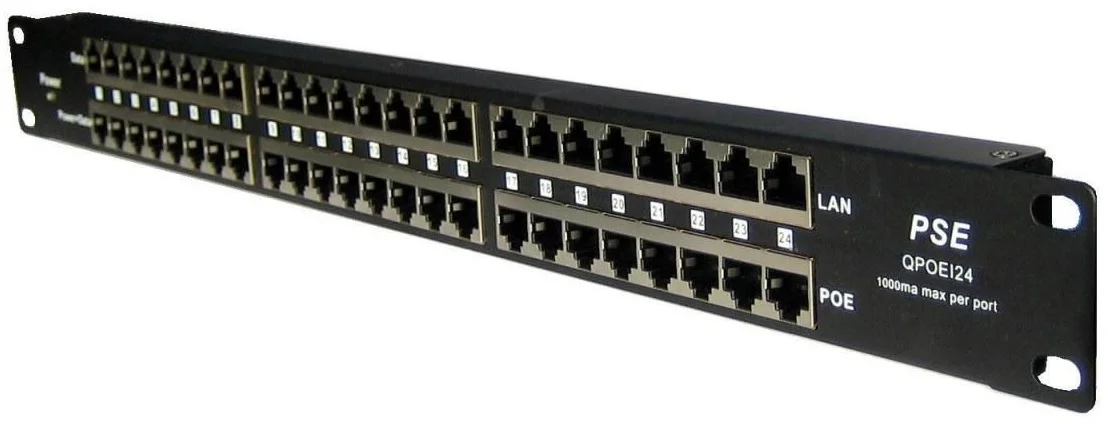

Tienený 24-portový pasívne POE panel POE-PAN24

Tienený 24-portový pasívny panel POE

Panel integrujúci 24 pasívnych POE injektorov, vhodný na napájanie až dvadsiatich štyroch zariadení, v prevedení pre montáž do 19" stojana.

Profesionálne riešenie na vzdialené napájanie viacerých aktívnych prvkov s integrovaným extraktorom cez kabeláž UTP.

Pridaním tohto priechodného panelu do racku získate napájacie centrum, ktoré sa jednoducho zapojí medzi existujúci prepínač a patchpanel, ktorý už vedie k napájanému zariadeniu (IP kamera, IP telefón, bezdrôtové prvky atď.).

Použitie:

• Horný rad konektorov RJ45 sa používa na pripojenie portov Ethernet bez napájania (napr. prepínača).
• Spodný rad konektorov RJ45 sa používa na pripojenie zariadení, ktoré využívajú napájanie cez ethernetový kábel.
• Na napájanie sa používajú dva nepoužité páry ethernetového kábla: - napájacie páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhranie:

24x konektor RJ45 na pripojenie LAN (dáta).

24x konektor RJ45 pre zlúčený výstup (dáta + napájanie)

Funkcie a parametre:

• Tienená konštrukcia
• Rozsah napájania 12-57 V
• Maximálna spotreba energie na port 1000 mA
• Uzemňovací člen vyvedený v svorkovnici na pripojenie napájania
• Obojstranná poistka proti kolísaniu prúdu (ochrana OCP 1000mA+/-10%) na každom porte
• LED indikátor na vizuálne monitorovanie správnej polarity pripojenia: zelená indikácia: 4/5 (V+),7/8 (V-), červená indikácia: 4/5 (V-),7/8 (V+)
• Dva paralelné vstupy na pripojenie externého napájania prostredníctvom: štandardnej 2,1 mm zásuvky (napájanie max. 8 A), svorkovnice (napájanie do 16 A)

Výber napájacieho zdroja

Napájací zdroj nie je súčasťou dodávky, výber a výkonové parametre napájacieho zdroja je potrebné optimalizovať podľa príslušného príkonu napájaných prvkov a ich konfigurácie.

Odporúčané napájanie je 15 W na pár konektorov RJ45 (24 x 15 W = 360 W na napájanie všetkých 24 portov panelu PoE).

Technické špecifikácie

• Maximálne povolené hodnoty príkonu: konektor 57V/8A, svorka 57V/16A
• Výstup na portoch: podľa typu a výkonu pripojeného externého napájacieho adaptéra
• Dátové páry: 1/2 a 3/6
• Párový výkon: 4/5 (+) a 7/8 (-)
• Ochrana proti OCP: obojstranná poistka na každom porte (1000 mA, +15 %/-10 %)
• Dátový vstupný konektor: pre pripojenie k PC/HUB/Switch
• Hmotnosť: 0,67 kg
• Rozmery: 482,6 mm x 44,3 mm x 25 mm
• LAN: 10/100 Mb/s
• Štandardy Ethernetu: TIA/EIA 568 Cat.5
• Konektory: RJ-45
• Napájací vstup: 2x (1. zásuvka pre štandardný 2,1 mm jack, 2. svorkovnica)
• Prevádzková teplota: 0~+40 °C
• Teplota skladovania: -40~+70°C
• Prevádzková vlhkosť: 10 % ~ 80 % relatívnej vlhkosti
• Skladovacia vlhkosť: 5 % ~ 90 % relatívnej vlhkosti
• Certifikácia: CE
• Súlad s normami: Smernica LVD 2006/95/ES, EN60950-1:2006+A1:2010+A11:2009+A12:2011
• Certifikát č. YRT201509226C
