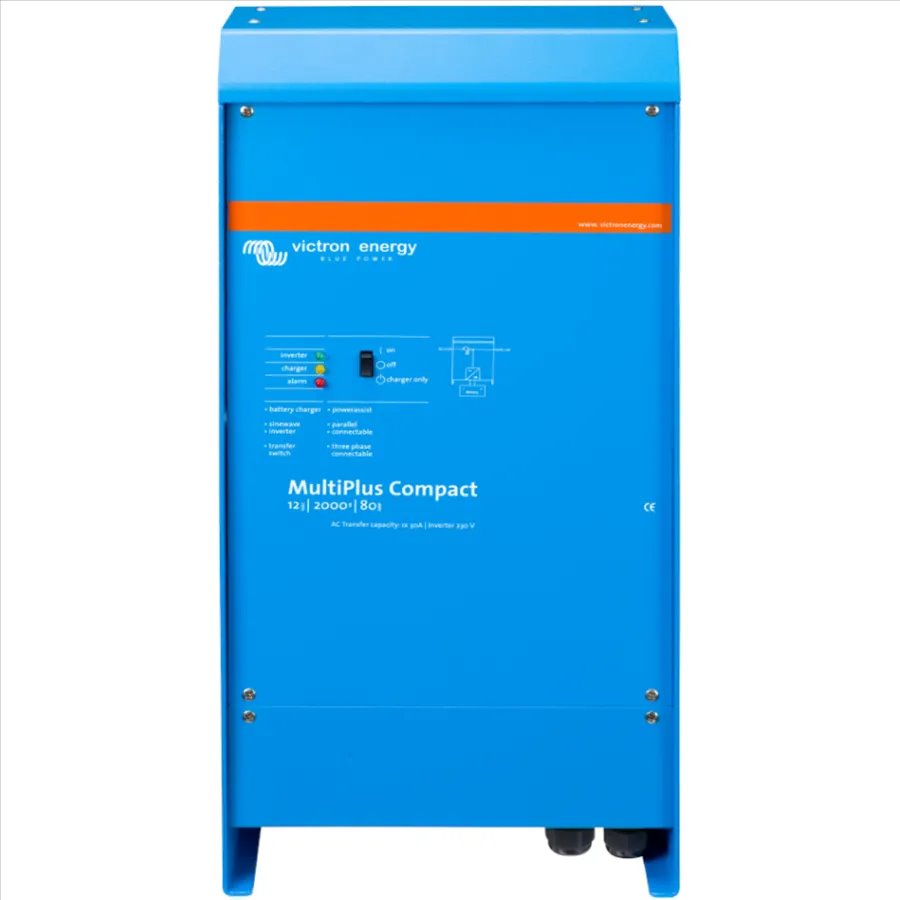

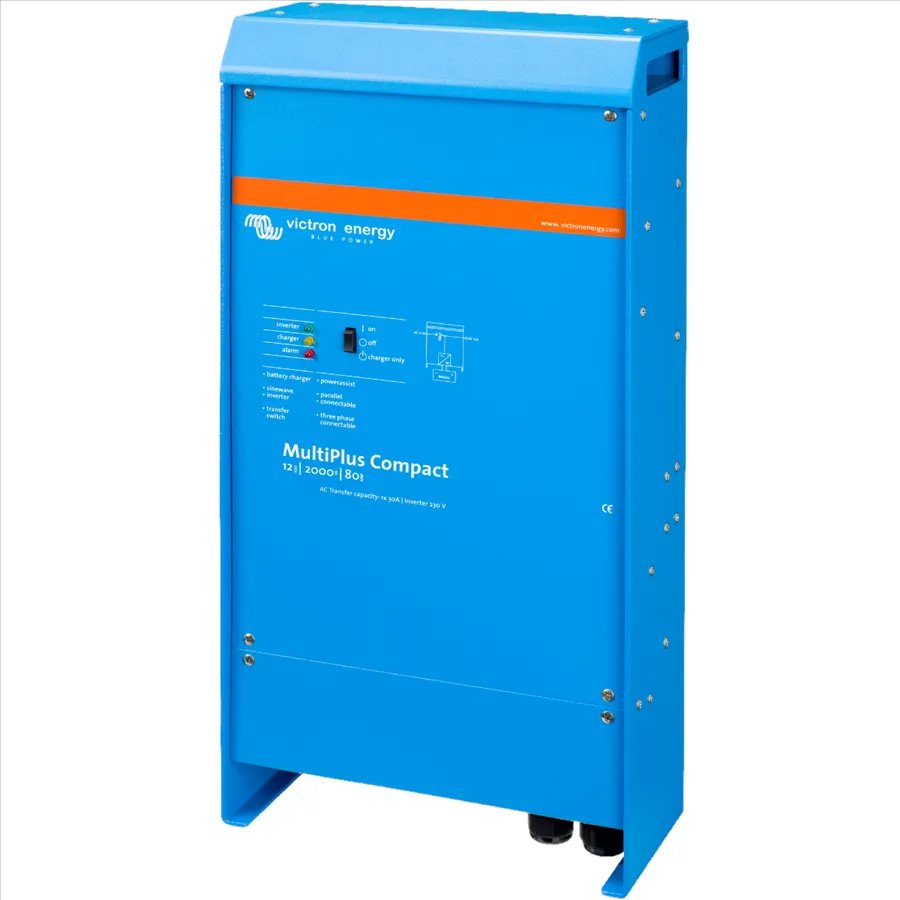

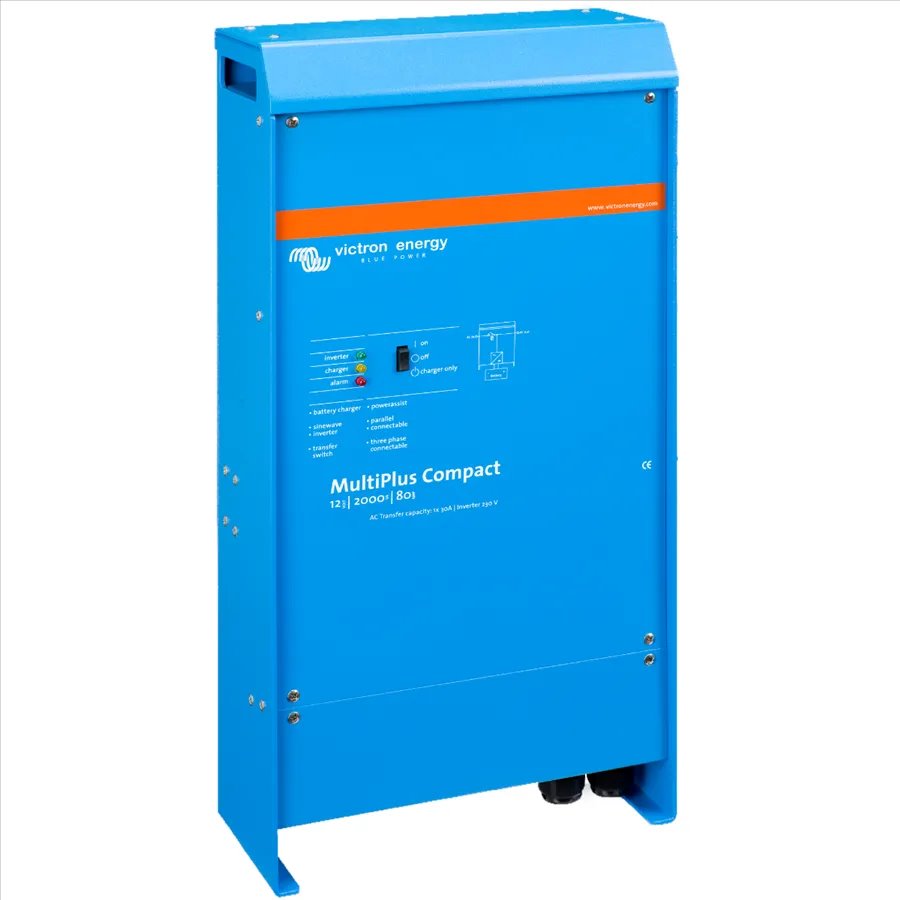

Victron Energy MultiPlus C 12V/2000VA/80A-30A striedač/nabíjačka

Victron MultiPlus C 12V/2000VA/80A-30A

Victron MultiPlus je kombináciou meniča a nabíjačky v jednom elegantnom balení. Jeho rozsah funkcií zahŕňa striedač s čistou sínusovou vlnou, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie na integráciu do rôznych typov systémov.

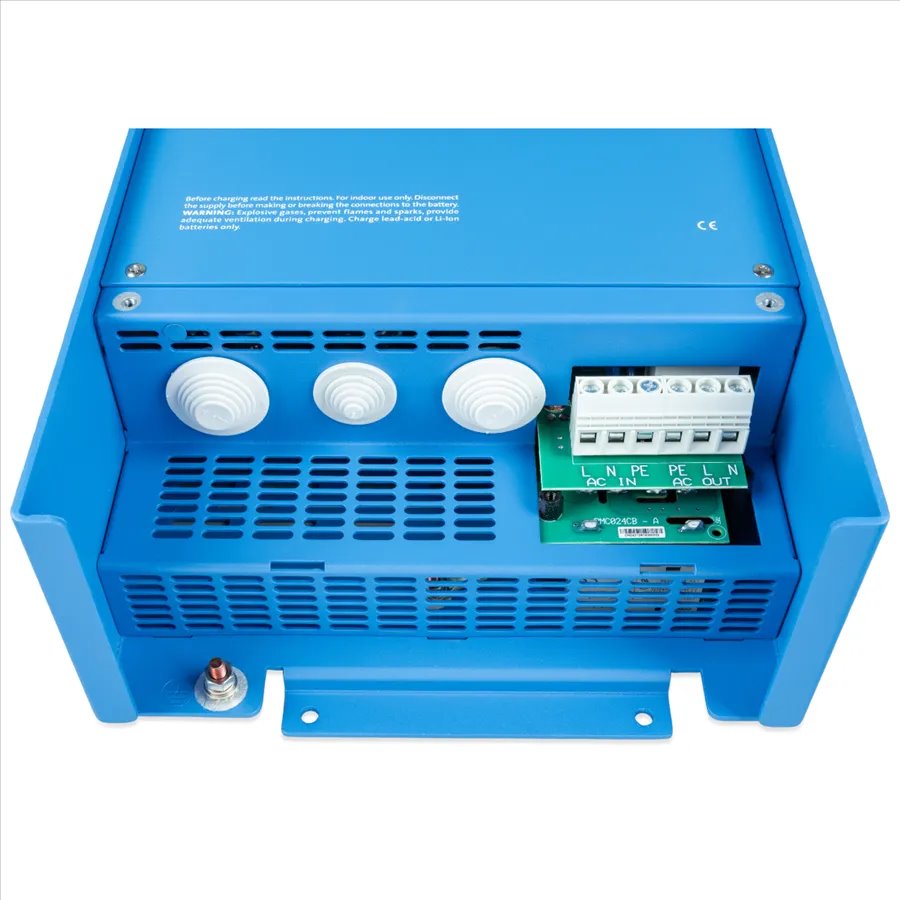

Jeden vstup striedavého prúdu
Striedač MultiPlus je vybavený jedným vstupom striedavého prúdu na pripojenie napríklad distribučnej siete alebo generátora. Ak sú potrebné dva vstupy striedavého prúdu, vyberte si jednotku Quattro.

Dva výstupy striedavého prúdu
Zariadenie MultiPlus je vybavené dvoma výstupmi striedavého prúdu. Hlavný výstup AC1 zabezpečuje nepretržité napájanie. Napríklad v režime UPS zariadenie MultiPlus prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku elektrickej siete alebo generátora.
Druhý výstup je funkčný len vtedy, keď je k dispozícii vstup striedavého prúdu (distribučná sieť/generátor). Preto je možné na tento výstup pripojiť záťaž, ktorá by rýchlo vyčerpala batérie, napríklad ohrievač vody, a bude napájaná len zo zdroja striedavého prúdu (druhý výstup je k dispozícii pri modeloch s výkonom 3 kVA a vyšším).

Štyri stupne nabíjania s adaptívnou nabíjačkou a dva výstupy na nabíjanie batérií
Hlavný výstup poskytuje výkonné nabíjanie batérie prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový proces automatického nabíjania podľa stavu batérie a pridáva štvrtý stupeň nabíjania - udržiavacie nabíjanie. Okrem toho môže zariadenie MultiPlus nabíjať druhý akumulátor pomocou nezávislého nabíjacieho výstupu určeného napríklad pre štartovacie akumulátory generátorov. Multiplus je určený na nabíjanie všetkých typov olovených, alkalických a lítiových akumulátorov.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke
Až 6 jednotiek MultiPlus môže pracovať paralelne, aby sa dosiahol vyšší výkon.

Trojfázová prevádzka
Tri jednotky rovnakého typu možno nakonfigurovať na trojfázovú prevádzku. To však nie je všetko: až 6 súprav troch jednotiek možno zapojiť paralelne a získať tak výkon meniča až 75 kW / 90 kVA a nabíjací výkon 2000 A.

Jedinečné vlastnosti funkcie PowerAssist
Funkcia MultiPlus zabraňuje preťaženiu zdroja striedavého prúdu s obmedzeným výkonom, napríklad elektrickej prípojky s obmedzeným prúdom. Ak hrozí preťaženie vstupného zdroja striedavého prúdu, najprv automaticky zníži nabíjací prúd do batérie. Ak je to stále potrebné, potom v druhom kroku zvýši výstupný striedavý prúd pomocou prúdu dodávaného z batérie.

Solárna energia
Zariadenie MultiPlus sa môže používať v systémoch mimo siete (ostrovných), ako aj vo fotovoltických systémoch pripojených k sieti. Hoci zariadenie MultiPlus nemá vstup pre fotovoltické pole, je navrhnuté tak, aby spolupracovalo s regulátormi MPPT (v prípade systémov s DC pripojením) alebo sieťovými striedačmi (v prípade systémov so striedavým pripojením).

Konfigurácia systému

• V prípade samostatnej inštalácie, napr. s UPS, sa konfigurácia dá ľahko vykonať za niekoľko minút pomocou prepínačov DIP.
• Paralelné a trojfázové aplikácie možno konfigurovať pomocou softvéru VE.Bus Quick Configure a softvéru VE.Bus System Configurator.
• Mimo siete a hybridné fotovoltické inštalácie pre vlastnú spotrebu, ktoré zahŕňajú sieťové striedače alebo solárne nabíjačky MPPT, možno konfigurovať pomocou softvéru Assistant (softvér špecifický pre danú aplikáciu).
• Konfiguračný softvér si môžete bezplatne stiahnuť TU (VE.Configure 3).

Vzdialené monitorovanie a konfigurácia systému
Svoj systém môžete monitorovať a ovládať lokálne (LAN) alebo vzdialene cez internet z ktoréhokoľvek miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM.
Prístup môže byť z telefónu, tabletu, notebooku alebo PC pre rôzne operačné systémy. Úroveň ovládania nemá konca kraja, pomocou jedného z nasledujúcich ovládacích panelov môžete systém monitorovať a konfigurovať odkiaľkoľvek na svete.

ESS - hybridný režim systému skladovania energie
Tento režim je určený len pre fotovoltické inštalácie s dostupnou distribučnou sieťou (DS), požiadavkou na maximálne využitie vyrobenej solárnej energie v kombinácii s konvenčnou DS a možnosťou uskladnenia prebytočnej energie v batériách.

Podrobnú príručku k systému ESS nájdete TU.

ZÁKLADNÉ ŠPECIFIKÁCIE

Menič
Vstupné napätie: DC 9,5 - 17 V
Výkon (pri 25 °C): 2000 VA / 1600 W
Výstupné napätie: AC 230 V (50 Hz)
Prenosová kapacita: 30 A
Hmotnosť: 12 kg
Rozmery: 520 × 255 × 125 mm

Nabíjačka
Vstupné striedavé napätie: striedavé napätie 187-265 V
Výstupné napätie (absorpčné/akumulačné/skladovacie): DC 14,4 / 13,8 / 13,2 V
Nabíjací prúd batérie (max.): 80 A

---

1. Konvenčná sieťová elektráreň doplnená o akumuláciu energie
Hneď ako elektromer zistí dodávku do distribučnej siete (ďalej DS), systém ESS začne prebytočnú energiu ukladať do batérie. Hneď ako sieťový elektromer zistí nákup energie z DS, systém ESS dodá energiu z batérie do záťaže. V prípade výpadku DS fotovoltika nepôjde a kritické spotrebiče (v schéme "Kritické záťaže") sa napájajú z výstupu striedavého prúdu jednotky MultiPlus/Quattro - tým sa zabezpečí, že našu batériu vybíjajú len prioritné spotrebiče a neprioritné spotrebiče sú odpojené.

---

2. Energiu z fotovoltických panelov spracúva solárny regulátor MPPT
Toto riešenie je vhodné najmä pre menšie inštalácie a jeho výhodou je vyššia účinnosť - jednosmerná energia z FV panelov sa ukladá priamo do batérie jednosmerného prúdu. V porovnaní s predchádzajúcim príkladom dosahuje vyššiu účinnosť, pretože nie je potrebné spracovať jednosmerný prúd na striedavý pomocou sieťového meniča a potom ho opäť konvertovať zo striedavého na jednosmerný na uloženie v batérii - to spôsobuje straty 20 - 30 %. V prípade výpadku elektrickej energie sú opätovne napájané len kritické spotrebiče, ale fotovoltický systém zostáva plne funkčný a pracuje v úplne ostrovnom/autonómnom režime.

---

3. Variant bez sieťového merača. Opäť možné v kombinácii so sieťovým striedačom aj so solárnym regulátorom MPPT.

---

4.

---

Ostrovný - OFF-GRID režim pre lokality bez pripojenia do siete:
MultiPlus/Quattro je pripojený k batérii a dodáva energiu spotrebičom cez výstup AC1. Na vstup AC môže byť pripojený generátor, ktorý sa môže spustiť automaticky na požiadanie zo striedača alebo manuálne. Po spustení generátora jednotka dodáva energiu do výstupov AC 1 a 2 a súčasne nabíja batérie spolu so solárnymi panelmi. Keď sa generátor vypne, potom sa energia opäť dodáva z batérií/solárnych panelov. Jednotka má dva záťažové výstupy - prvý výstup je funkčný vždy, druhý výstup len vtedy, keď je generátor v prevádzke.

---

Režim pre mobilné aplikácie - obytné vozidlá, vojenské vozidlá, sanitky

---

Režim UPS
Veľmi obľúbený základný režim UPS. Akonáhle dôjde k výpadku distribučnej siete, zariadenie MultiPlus začne okamžite napájať zálohované spotrebiče z batérie. Po obnovení napájania z elektrickej siete sa prepne späť na napájanie z DS a automaticky vykoná úplné nabitie batérie, aby bol systém pripravený na ďalší prípadný výpadok. To všetko sa deje rýchlo bez prerušenia napájania spotrebičov.
